防凍液噴灑裝置主要分為：機械部分；液流部分；控制部分。

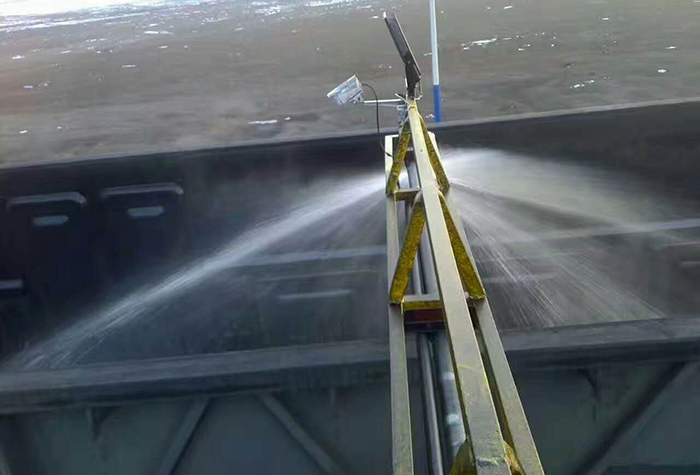

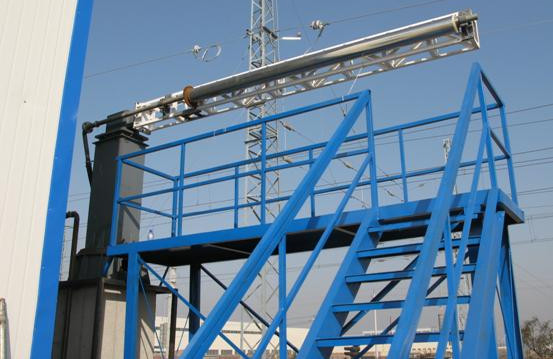

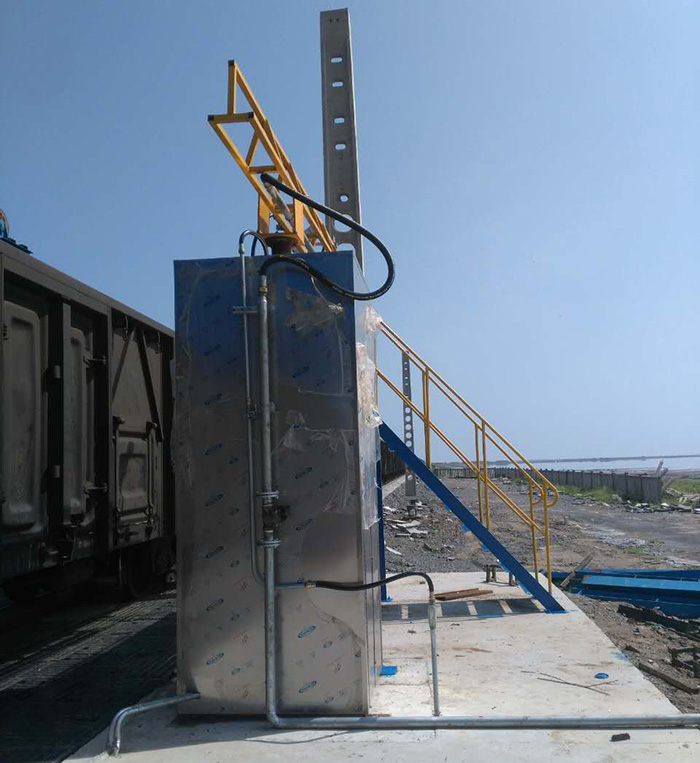

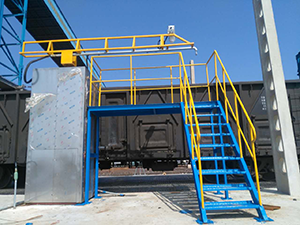

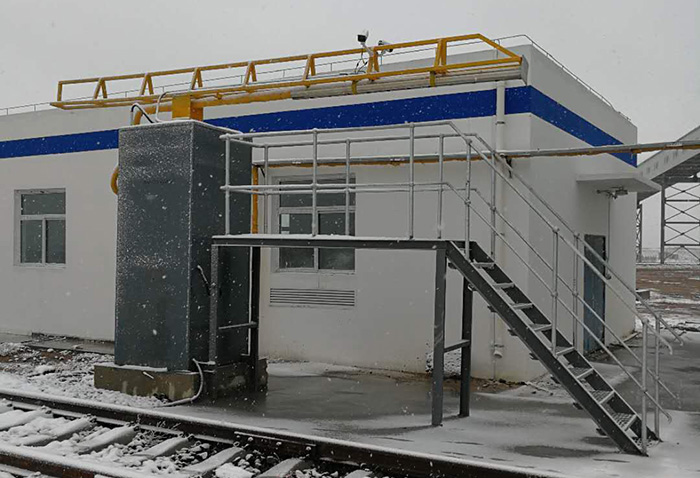

機械結構分為兩部分，倉口噴液裝置和車箱防凍液噴灑裝置。該機械結構考慮了實際生產情況，降低了生產成本，達到了經濟實用的目的。倉口噴液裝置主要是為了給通過下煤倉口進入煤車的煤噴防凍液，與下煤倉口實行聯動。車箱防凍液噴灑裝置主要是為了解決運煤車車皮內壁的防凍液噴灑，采用旋轉噴液管來實現車皮內壁的防凍液均勻噴灑，并且旋轉噴液過程自動完成，無須手動操作，省時省力。

液流部分是為了給機械部分提供噴灑用防凍液而設計的。主要包括各種元件以及供液泵的選取。



控制部分是為了實現整個裝置的自動控制而設計的?？刂葡到y(tǒng)由控制器、傳感器、執行器組成。控制器使用可編程序控制器。傳感器包括壓力傳感器、接近開關、光電開關等。執行器包括變頻器、電磁閥等?？刂撇糠种饕ㄈ齻€方面的控制：液流系統壓力調節；車箱防凍液噴灑裝置控制；倉口噴液控制。 本裝置的一個突出特點就是制作成本低，實用性強，相比現有的噴液設備，本裝置采用了創新性較強的旋轉噴液管結構。改變了以往的模式，避免了以往設備帶來的車皮內壁不能均勻噴灑的問題，節省了防凍液，降低了成本。并且，本裝置增加了自動控制部分，自動控制、操作方便、噴灑均勻，可以較理想的解決車皮防凍問題。
