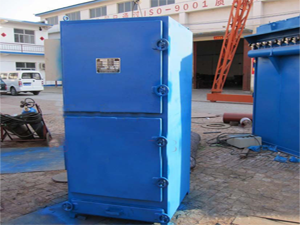

HD系列單機
除塵器有六種規格。分A、B、C三型 ，A型設灰斗，B型設抽屜，C型即不設灰斗也不帶抽屜，下部法蘭根據要求直接配接在庫頂，料倉等揚塵設備上就地除塵，粉塵直接回收。此
單機除塵器具有使用方便可靠，體積小，結構緊湊，處理風量大等特點。是專為水泥庫頂、庫底、皮帶輸送及局部塵源除塵而設計的，也可以應用于其它行業的局部除塵。從除塵器上清除下來的粉塵可直接進入倉內，也可直接掉在皮帶上。含塵氣體由除塵器下部落入除塵器，經濾袋過濾后，清潔空氣由引風機排出。除塵器運行一段時間后，濾袋上的粉塵漸漸加多致使濾袋阻力上升，需要進行清灰，清灰完畢后，除塵器又正常進行工作。
2、HD系列單機除塵器工作原理
含塵氣體由進氣口進入濾袋室，含塵氣體透過濾袋過濾為凈氣進入氣室，再經凈氣室排氣口，由風機排走。粉塵積附在濾 袋的外表面，且不斷增加，使袋除塵器的阻力不斷上升，為使設備阻力不超過1200pa，袋除塵器能繼續工作，需定期清除濾袋上的粉塵。清灰是由程序 定時順序起動脈沖閥，使氣包內壓縮空氣（0.5-0.7Mpa）由噴吹管孔眼噴出（稱一次風）通過文氏管引導數倍于一次風的周圍空氣（稱二次風）進入濾袋 使濾袋在瞬間急劇膨脹，并伴隨著氣流的反向作用抖落粉塵，達到清灰的目的。
1、HD系列
單機除塵器結構組成：
（1）箱體：包括袋室、濾袋、濾袋籠架、凈氣室、多孔板、檢修門，箱體設計耐壓為5000pa。
（2）出風系統：包括出風防雨罩。
（3）噴吹系統：包括氣包、噴吹管、脈沖閥、控制儀。
2、HD系列
單機除塵器選型參數及選型原則：
（1） 除塵器選型的主要技術參數為風量、氣體溫度、含塵濃度與濕度。根據工藝設計的風量、氣體溫度、含塵濃度的高數值，按略小于技術性能表中的數值為原則，其相對應的收塵器型號，即為所需要的收塵器型號。
（2）表中的耗氣量為商家集中供氣時的情況，如單獨使用空壓機時，表中的耗氣量要放大到1.5倍。
（3）壓縮空氣耗氣欄中，所提出的耗氣量為該型號設備的耗氣量。
HD系列單機除塵器技術性能：
|
HD8924
(ABC)
|
HD8923
(ABC)
|
HD8948
(ABC)
|
HD8956
(ABC)
|
HD8964
(ABC)
|
HD8964L
(ABC)
|
HD8980
(ABC)
|
|
處理風量(m3/h)
|
1000-1500
|
1500-2000
|
2000-3000
|
3000-3480
|
3480-4200
|
4200-5200
|
5200-6000
|
|
除塵器阻力(Pa)
|
1200
|
1200
|
1200
|
1200
|
1200
|
1200
|
1200
|
|
過濾面積(m2)
|
10
|
14.48
|
20
|
25
|
29.0
|
35
|
40
|
|
過濾風速(m/min)
|
< 2.5
|
|
除塵效率(%)
|
> 99.9
|
|
風機功率
|
3
|
3
|
5.5
|
5.5
|
835
|
8.5
|
11.0
|
|
清灰電機功率
|
0.25
|
0.25
|
0.25
|
0.37
|
0.37
|
0.37
|
0.37
|
|
風機電機型號
|
Y9L00-2
|
Y100L-2
|
Y232S1-2
|
Y132S1-2
|
Y132S2-2
|
Y132S2-2
|
Y169M1-2
|
|
清灰電機型號
|
AQ27114
|
AQ27114
|
AQ27124
|
AQ2-7124
|
AQ2-7124
|
AQ27124
|
Y801-4
|
|
A型重量kg
|
680
|
756
|
893
|
987
|
1103
|
1986
|
1210
|
